12.- TECNOLOGÍAS Y SISTEMAS DE CONMUTACIÓN Y ENRUTAMIENTO.

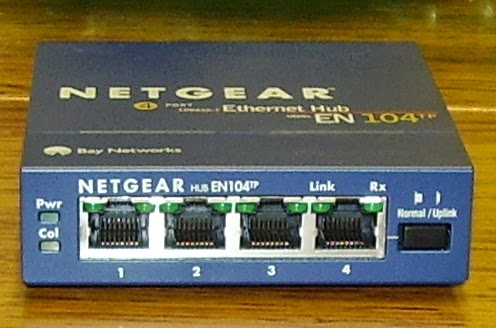

CONCENTRADOR O HUB.




Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.Son la base para las redes de topología tipo estrella, También es llamado repetidor multipuerto.

Existen 3 clases de hubs, las cuales son:



- Pasivo: No necesita energía eléctrica. Se dedica a la interconexion.

- Activo: Necesita alimentación. Además de concentrar el cableado, regeneran la señal, eliminan el ruido y amplifican la señal .

- Inteligente: También llamados smart hubs son hubs activos que incluyen microprocesador.





Visto lo anterior podemos sacar las siguientes conclusiones:



1. El concentrador envía información todos los ordenadores que están conectados a él. Sin importar que halla un solo destinatario de la información.



2. Este tráfico genera más probabilidades de colisión. Una colisión se produce cuando un ordenador envia información de forma simultánea que otro ordenador. Al chocar los dos mensajes se pierden y es necesario retransmitir.



3. Un concentrador no tiene capacidad de almacenar nada.



4. Su precio es barato. Añade retardos derivados de la transmisión del paquete a todos los equipos de la red (incluyendo los que no son destinatarios del mismo).





REPETIDOR



Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable.



Ads by Online Browser AdvertisingAd Options

En telecomunicación el término repetidor tiene el siguientes significado:



“Dispositivo analógico que amplifica una señal de entrada, independientemente de su naturaleza (analógica o digital).”



En el caso de señales digitales el repetidor se suele denominar regenerador ya que, de hecho, la señal de salida es una señal regenerada a partir de la de entrada.

Los repetidores se utilizan tanto en cables de cobre portadores de señales eléctricas como en cables de fibra óptica portadores de luz.

CONMUTADOR (SWITCH)



Switch es un dispositivo electrónico de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI.

Un conmutador interconecta dos o más segmentos de red, pasando datos de un segmento a otro, de acuerdo con la dirección de destino de los datagramas en la red. Fusionando las redes en una sola.

Conexiones en un Switch Ethernet:

Los conmutadores poseen la capacidad de aprender y almacenar las direcciones de red de nivel 2 (direcciones MAC) de los dispositivos alcanzables a través de cada uno de sus puertos.

Por ejemplo, un equipo conectado directamente a un puerto de un conmutador provoca que el conmutador almacene su dirección MAC. Esto permite que, a diferencia de los concentradores o hubs, la información dirigida a un dispositivo vaya desde el puerto origen al puerto de destino.



ENRUTADOR (ROUTER)



Enrutador (en inglés: router), ruteador o encaminador es un dispositivo de hardware para interconexión de red de computadoras que opera en la capa tres (nivel de red). Este dispositivo permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.



Los enrutadores operan en dos planos diferentes:





    Plano de Control,en la que el enrutador se informa de que interfaz de salida es la más apropiada para la transmisión de paquetes específicos a determinados destinos.



    Plano de Reenvío,que se encarga en la práctica del proceso de envío de un paquete recibido en una interfaz lógica a otra interfaz lógica saliente. Comúnmente los enrutadores se implementan también como puertas de acceso a Internet, usándose normalmente en casas y oficinas pequeñas.

11.- ELABORAR CABLES DE RED.



 Un cable red es un medio físico de transmisión que sirve para conectar dispositivos de distinta capa de los modelos OSI.

El cable estructurado para red de computadoras nombra 2 tipos de configuraciones a seguir las cuales son la T568A y la T568B, con la diferencia en el orden de colores para el RJ45.


Material que necesitamos:

  • Cable para la conexión(Hay de clases y categorías)
  • 2 Conectores RJ45.
  • Pinzas ponchadoras.






Como veras el cable contiene en su interior 8 cables más delgados ,cada uno con un distinto color y dos pares bueno pues esos cablecitos están aislados con una malla de hilo y una exterior de plástico, lo primero a realizar es tomar las tijeras y cortarás los aislantes a unos 5 ò 6 cm de la punta del cable.

Mi nota: Ojo cortar solo el alrededor no los cables. Realízalo con precaución.

Posteriormente una vez cortado, se quita el aislante para liberar nuestros 8 cables que encontramos trenzados(Ya que el cable que usamos es UTP).Tenemos que separar estos de uno en uno y acomodarlos según la Norma que utilicemos.



CABLE DIRECTO

Este tipo de cable tiene la misma norma en ambos extremos. Ejemplo:

  1. De PC a Switch/Hub.
  2. De Switch a Router.

Orden de colores
Extremo 1
Pin a Pin
Extremo 2
Naranja y blanco
Pin 1 a 1
Naranja y blanco
Naranja
Pin 2 a 2
Naranja
Verde y blanco
Pin 3 a 3
Verde y blanco
Azul
Pin 4 a 4
Azul
Azul y blanco
Pin 5 a 5
Azul y blanco
Verde
Pin 6 a 6
Verde
Marrón y blanco
Pin 7 a 7
Marrón y blanco
Marrón
Pin 8 a 8
Marrón



CABLE CRUZADO

Este cable tiene distinta norma en los extremos (Uno con T568A y el otro con T568B).Ejemplo:

  1. De PC a PC.
  2. De Switch/Hub a Switch/Hub.
  3. De Router a Router(el cable serial se considera cruzado).

Orden de colores
Extremo 1
Pin a Pin
Extremo 2
Naranja y blanco
Pin 1 a 1
Verde y blanco
Naranja
Pin 2 a 2
Verde
Verde y blanco
Pin 3 a 3
Naranja y blanco
Azul
Pin 4 a 4
Azul
Azul y blanco
Pin 5 a 5
Azul y blanco
Verde
Pin 6 a 6
Naranja
Marrón y blanco
Pin 7 a 7
Marrón y blanco
Marrón
Pin 8 a 8
Marrón


Una vez realizado nuestro separado de cables, vamos a estirarlos perfectamente de forma recta para la entrada a los conectores RJ45, cortaremos las puntas de ellos una vez estirados para emparejarlos y que todos se encuentren en línea. Teniéndolos de forma paralela, introduciremos los cablecillos al conector, hasta que hagan contacto con las cuchillas, procurando que los cables vayan por el canal de conexión, hasta llegar al tope.

Ahora sin dejar de presionar los cables dentro del RJ45, colocaras a este en el espacio de ponchado de las pinzas y presionaras hasta que se incrusten bien, pues esa será la misión de ponchado.

Nota: Elaborarás los mismos pasos según la norma utilizada en el orto extremo del cable.

Finalmente deberás probar que el ponchado se realizó de forma exitosa para ello necesitas un comprobador de cables.


4.- ESTRUCTURA Y CONFIGURACIÓN DE MEDIOS DE TRANSMISIÓN FÍSICA



El propósito fundamental de la estructura física de la red consiste en transportar, como flujo de bits, la información de una máquina a otra. Para realizar esta función se van a utilizar diversos medios de transmisión.
Tipo de conductor utilizado, Velocidad máxima que pueden proporcionar ( ancho de banda ), Distancias máximas que pueden ofrecer, Inmunidad frente a interferencias electromagnéticas, Facilidad de instalación, Capacidad de soportar diferentes tecnologías de nivel de enlace.

CABLES COAXIAL

La construcción de cables coaxiales varía mucho. La elección del diseño afecta al tamaño, flexibilidad y el cable pierde propiedades.
Un cable coaxial consta de un núcleo de hilo de cobre rodeado por un aislante, un apantallamiento de metal trenzado y una cubierta externa.
El apantallamiento tiene que ver con el trenzado o malla de metal (u otro material) que rodea los cables.
El núcleo de un cable coaxial transporta señales electrónicas que forman la información. Este núcleo puede ser sólido (normalmente de cobre) o de hilos.
Rodeando al núcleo existe una capa aislante dieléctrica que la separa de la malla de hilo. La malla de hilo trenzada actúa como masa, y protege al núcleo del ruido eléctrico y de la distorsión que proviene de los hilos adyacentes.
El núcleo y la malla deben estar separados uno del otro. Si llegaran a tocarse, se produciría un cortocircuito, y el ruido o las señales que se encuentren perdidas en la malla, atravesarían el hilo de cobre.
Un cortocircuito ocurre cuando dos hilos o un hilo y una tierra se ponen en contacto. Este contacto causa un flujo directo de corriente (o datos) en un camino no deseado.
En el caso de una instalación eléctrica común, un cortocircuito causará el chispazo y el fundido del fusible o del interruptor automático. Con dispositivos electrónicos que utilizan bajos voltajes, el efecto es menor, y casi no se detecta. Estos cortocircuitos de bajo voltaje causan un fallo en el dispositivo y lo normal es que se pierdan los datos que se estaban transfiriendo.
Una cubierta exterior no conductora (normalmente hecha de goma, teflón o plástico) rodea todo el cable, para evitar las posibles descargas eléctricas.
El cable coaxial es más resistente a interferencias y atenuación que el cable de par trenzado, por esto hubo un tiempo que fue el más usado.
Existen dos tipos de cable coaxial:
cable Thick o cable grueso: es más voluminoso, caro y difícil de instalar, pero permite conectar un mayor número de nodos y alcanzar mayores distancias.
 cable Thin o cable fino, también conocido como cheapernet por ser más económico y fácil de instalar. Sólo se utiliza para redes con un número reducido de nodos.

Ambos tipos de cable pueden ser usados simultáneamente en una red. La velocidad de transmisión de la señal por ambos es de 10 Mb.
Ventajas del cable coaxial:

    La protección de las señales contra interferencias eléctricas debida a otros equipos, fotocopiadoras, motores, luces fluorescentes, etc.

    Puede cubrir distancias relativamente grandes, entre 185 y 1500 metros dependiendo del tipo de cable usado.


 CABLE DE PAR TRENZADO.

El cable de par trenzado (aunque en estricto rigor debería llamarse "par torcido") es un medio de conexión usado en telecomunicaciones en el que dos conductores eléctricos aislados son entrelazados para anular las interferencias de fuentes externas y diafonía de los cables adyacentes.

El entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los cables, la cual determina el acoplamiento eléctrico en la señal, se ve aumentada. En la operación de balanceado de pares, los dos cables suelen llevar señales paralelas y adyacentes (modo diferencial), las cuales son combinadas mediante sustracción en el destino. El ruido de los dos cables se aumenta mutuamente en esta sustracción debido a que ambos cables están expuestos a interferencias electromagnéticas similares.
La tasa de trenzado, usualmente definida en vueltas por metro, forma parte de las especificaciones de un tipo concreto de cable. Cuanto menor es el número de vueltas, menor es la atenuación de la diafonía. Donde los pares no están trenzados, como en la mayoría de lasconexiones telefónicas residenciales, un miembro del par puede estar más cercano a la fuente que el otro y, por tanto, expuesto a niveles ligeramente distintos de interferencias electromagnéticas.

§  UTP acrónimo  o Cable trenzado sin apantallar. Son cables de pares trenzados sin apantallar que se utilizan para diferentes tecnologías de red local. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal.



§  STP, acrónimo de Shielded Twisted Pair o Par trenzado apantallado. Se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores comoEthernet o Token Ring. Es más caro que la versión no apantallada o UTP.


§  FTP, acrónimo de Foiled Twisted Pair o Par trenzado con pantalla global. Son unos cables de pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias y su impedancia es de 12 ohmios






FIBRA OPTICA



La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.

Comunicaciones con fibra óptica

La fibra óptica se emplea como medio de transmisión para las redes de telecomunicaciones, ya que por su flexibilidad los conductores ópticos pueden agruparse formando cables. Las fibras usadas en este campo son de plástico o de vidrio, y algunas veces de los dos tipos. Para usos interurbanos son de vidrio, por la baja atenuación que tienen.

El FTP

La fibra óptica posee una variante llamada FTP (No confundir con el protocolo FTP)
El FTP , o Par trenzado de fibra óptica en español, es la combinación de la fiabilidad del par trenzado y la velocidad de la fibra optica, se emplea solo en instalaciones científico-militares gracias a la velocidad de transmisión 10gb/s, no esta disponible para el mercado civil actualmente, su costo es 3 veces mayor al de la fibra óptica.
Para las comunicaciones se emplean fibras multimodo y monomodo, usando las multimodo para distancias cortas (hasta 5000 m) y las monomodo para acoplamientos de larga distancia. Debido a que las fibras monomodo son más sensibles a los empalmes, soldaduras y conectores, las fibras y los componentes de éstas son de mayor costo que los de las fibras multimodo.

Sensores de fibra óptica

Las fibras ópticas se pueden utilizar como sensores para medir la tensión, la temperatura, la presión y otros parámetros. El tamaño pequeño y el hecho de que por ellas no circula corriente eléctrica le da ciertas ventajas respecto al sensor eléctrico.
Las fibras ópticas se utilizan como hidrófonos para los sismos o aplicaciones de sónar. Se ha desarrollado sistemas hidrofónicos con más de 100 sensores usando la fibra óptica. Los hidrófonos son usados por la industria de petróleo así como las marinas de guerra de algunos países. La compañía alemana Sennheiser desarrolló un micrófono que trabajaba con un láser y las fibras ópticas.
Los sensores de fibra óptica para la temperatura y la presión se han desarrollado para pozos petrolíferos. Estos sensores pueden trabajar a mayores temperaturas que los sensores de semiconductores.
Otro uso de la fibra óptica como un sensor es el giroscopio óptico que usa el Boeing 767 y el uso en microsensores del hidrógeno.

Iluminación

Otro uso que le podemos dar a la fibra óptica es el de iluminar cualquier espacio. Debido a las ventajas que este tipo de iluminación representa en los últimos años ha empezado a ser muy utilizado.
Entre las ventajas de la iluminación por fibra podemos mencionar:
§  Ausencia de electricidad y calor: Esto se debe a que la fibra sólo tiene la capacidad de transmitir los haces de luz además de que la lámpara que ilumina la fibra no está en contacto directo con la misma.
§  Se puede cambiar de color la iluminación sin necesidad de cambiar la lámpara: Esto se debe a que la fibra puede transportar el haz de luz de cualquier color sin importar el color de la fibra.
§  Con una lámpara se puede hacer una iluminación más amplia por medio de fibra: Esto es debido a que con una lámpara se puede iluminar varias fibras y colocarlas en diferentes lugares.

Más usos de la fibra óptica

§  Se puede usar como una guía de onda en aplicaciones médicas o industriales en las que es necesario guiar un haz de luz hasta un blanco que no se encuentra en la línea de visión.
§  La fibra óptica se puede emplear como sensor para medir tensiones, temperatura, presión así como otros parámetros.
§  Es posible usar latiguillos de fibra junto con lentes para fabricar instrumentos de visualización largos y delgados llamados endoscopios. Los endoscopios se usan en medicina para visualizar objetos a través de un agujero pequeño. Los endoscopios industriales se usan para propósitos similares, como por ejemplo, para inspeccionar el interior de turbinas.
§  Las fibras ópticas se han empleado también para usos decorativos incluyendo iluminación, árboles de Navidad.
§  Líneas de abonado
§  Las fibras ópticas son muy usadas en el campo de la iluminación. Para edificios donde la luz puede ser recogida en la azotea y ser llevada mediante fibra óptica a cualquier parte del edificio.
§  También es utilizada para trucar el sistema sensorial de los taxis provocando que el taxímetro (algunos le llaman cuentafichas) no marque el costo real del viaje.
§  Se emplea como componente en la confección del hormigón translúcido, invención creada por el arquitecto húngaro Ron Losonczi, que consiste en una mezcla de hormigón y fibra óptica formando un nuevo material que ofrece la resistencia del hormigón pero adicionalmente, presenta la particularidad de dejar traspasar la luz de par en par.
